Falownik 12kW poza siecią z podwójnym MPPT: dlaczego jest to ważne dla dużych paneli słonecznych

Duża instalacja fotowoltaiczna tworzy coś więcej niż tylko problem z rozmiarem mocy. Wraz ze wzrostem mocy paneli słonecznych instalatorzy muszą zarządzać napięciem przewodów, prądem MPPT, różnymi orientacjami dachu, częściowym zacieniowaniem, limitami ładowania baterii oraz dużym obciążeniem.

Właśnie tutaj szczególnie istotny jest falownik Off Grid o mocy 12 kW z podwójnym MPPT.

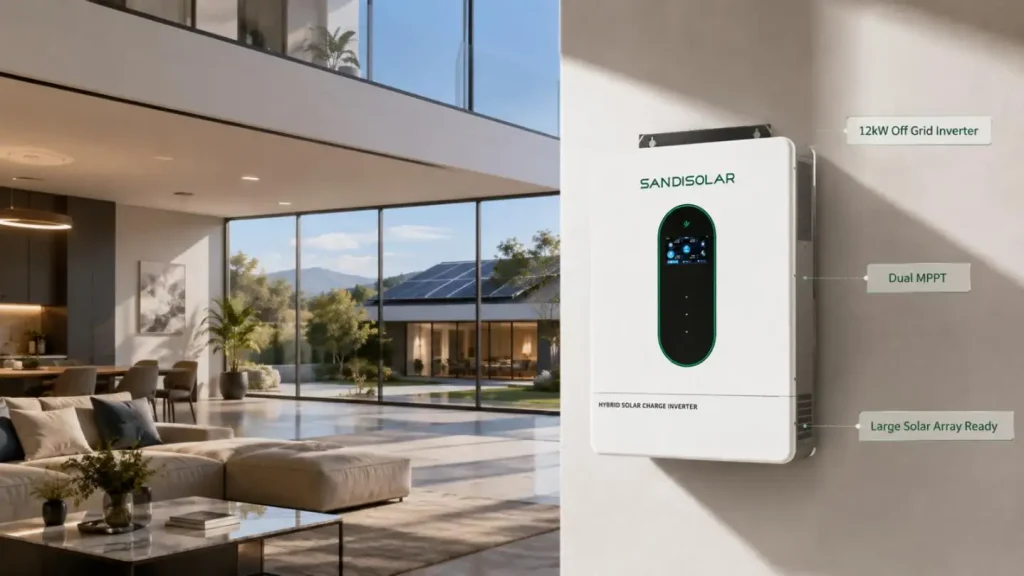

Dla systemów o dużej mocy mieszkaniowej i lekkiej infrastruktury komercyjnej, platforma SANDISOLAR o mocy 12kW split-phase łączy ciągłą moc 12 000W z dwoma niezależnymi kanałami MPPT, wyjściem split-phase 120V/240V, kompatybilnością z generatorami oraz architekturą baterii klasy 48V. Ważne pytanie to jednak nie tylko to, czy dostępne jest podwójne MPPT — lecz to, jak oba trackery poprawiają projektowanie paneli PV.

Dlaczego duże matryce PV potrzebują bardziej elastycznego sterowania MPPT

Struny słoneczne nie zawsze działają w identycznych warunkach.

Rozważ dach z:

• Tablica skierowana na wschód otrzymująca silniejsze poranne promieniowanie

• Sieć skierowana na zachód osiągająca szczyt później tego dnia

• Częściowe zacienienie dotyczy tylko jednej sekcji dachu

• Różne grupy modułów pracujące w różnych temperaturach

Podłączenie tych elektrycznie różnych macierzy do tego samego trackera może powodować niedopasowanie, ponieważ jeden MPPT musi zidentyfikować wspólny punkt pracy.

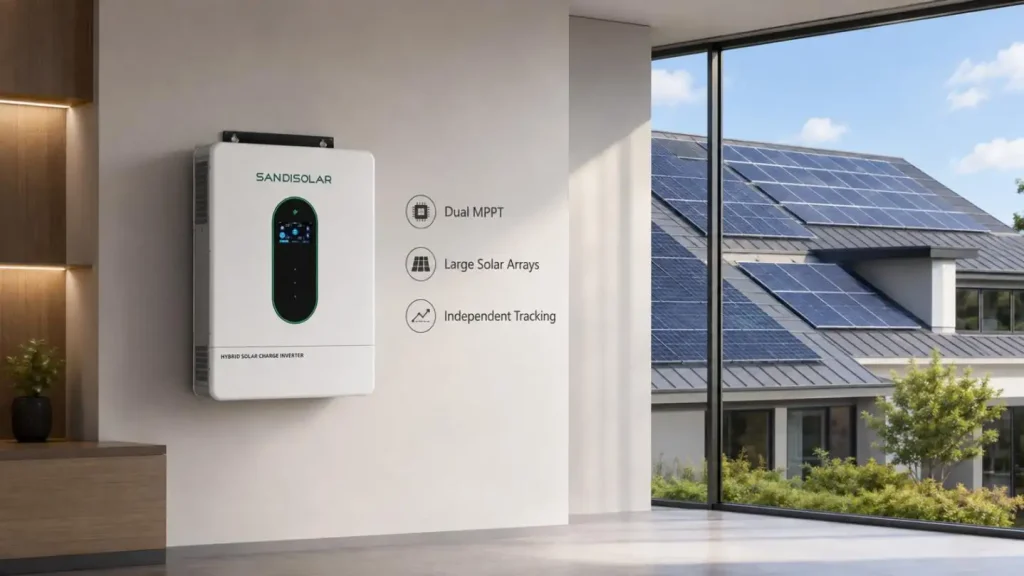

Podwójny falownik MPPT o mocy 12kW Off Grid pozwala na niezależne śledzenie obu grup PV.

Pojedynczy MPPT vs.Podwójne MPPT

Konfiguracja PV	Pojedynczy MPPT	Podwójne MPPT
Orientacja jednego dachu	Zazwyczaj wystarcza	Odpowiednie
Dach wschód-zachód	Mniej elastyczne	Polecam
Nierówne cieniowanie	Wyższe ryzyko niedopasowania	Tablice można rozdzielać
Różne grupy strun	Więcej ograniczeń	Optymalizacja niezależna
Duży system wielomacierowy	Ograniczona elastyczność projektowa	Lepsze zarządzanie tablicami

Co ważne, dwa złącza PV nie oznaczają automatycznie dwóch trackerów MPPT. Kupujący powinni zweryfikować liczbę niezależnie sterowanych kanałów MPPT w specyfikacji inwertera.

Ile energii słonecznej może przyjąć falownik 12kW poza siecią?

Wydajność AC i zainstalowana moc PV nie są tym samym parametrem.

Do przewymiarowania fotowoltaiki można użyć falownika off-grid o mocy 12kW, ponieważ większość modułów nie utrzymuje się na swojej nazwie przez cały dzień. SANDISOLAR obsługuje przewymiarowanie fotowoltaiki do 150%, dzięki czemu projektanci mogą uwzględnić dłuższe okresy dostępnej energii słonecznej podczas okresów o niższym naświetleniu.

Nadmierne rozmiary fotowoltaiczne mogą być akceptowalne, o ile wszystkie limity projektowe mieszczą się w specyfikacji.

Sprawdź cztery parametry przed dodaniem modułów:

• Maksymalna moc wejściowa PV

•Maksymalne napięcie otwartego obwodu PV (Voc)

• Zakres napięć roboczych MPPT

•Maksymalny prąd na MPPT

Większa moc PV nie przebija ograniczeń napięcia ani prądu.

Napięcie struny: Voc i Vmp muszą być sprawdzane osobno

Dla modułów połączonych szeregowo:

Wokal smyczkowy ≈ moduł wokalny × liczba modułów w szeregu

Uzyskane napięcie musi pozostać poniżej maksymalnego napięcia wejściowego 12kW inwertera Off Grid, wliczając wzrost mocy modułu Voc, który występuje w warunkach niskich temperatur.

Ale maksymalny głos to tylko jeden limit.

Podczas normalnego pokolenia:

String Vmp ≈ moduł Vmp × Liczba modułów w szeregu

Łańcuch Vmp powinien pozostawać w oknie operacyjnym MPPT inwertera, aby tracker miał wystarczający margines kontroli przy zmieniającym się napromieniowaniu i temperaturze.

SANDISOLAR określa zakres pracy PV około 90–485VDC przy maksymalnym napięciu otwartego obwodu 500VDC dla tej platformy.

Oznacza to, że projektanci nie powinni traktować 500VDC jako docelowego napięcia roboczego. Jest to górna granica bezpieczeństwa.

Struny równoległe zwiększają prąd, a nie napięcie

Konstrukcja szeregowa i równoległa wpływają na falownik inaczej.

Zmiana tablicy	Efekt napięcia	Obecny wpływ	Parametr do weryfikacji
Dodawanie modułów szeregowo	Wzrosty	Minimalne zmiany	Maksymalny zakres Voc / MPPT
Dodaj ciągi równolegle	Podobne	Wzrosty	Prąd wejściowy MPPT
Zwiększ moc PV	To zależy od układu	To zależy od układu	Wszystkie limity DC
Oddzielne orientacje dachu	Różne punkty operacyjne	To zależy	Przydział MPPT

Fawerter SANDISOLAR o mocy 12 kW Off Grid wykorzystuje podwójne wejścia MPPT określone na 27A 27A. Dlatego instalatorzy powinni obliczać prąd roboczy wszystkich równoległych ciągów przypisanych do każdego MPPT, zamiast sprawdzać jedynie całkowitą moc panelu.

Na przykład struna skierowana na wschód i sznurka skierowana na zachód są zazwyczaj lepiej przypisane do oddzielnych trackerów niż łączyć je elektrycznie.

Duże panele fotowoltaiczne wymagają również odpowiednio dobranej baterii

Zwiększenie ilości energii słonecznej nie zwiększa automatycznie użytecznej mocy ładowania.

Strona baterii może stać się czynnikiem ograniczającym.

System o mocy 12kW pracujący na nominalnej baterii 51,2V wymaga bardzo wysokiego prądu stałego. Pomijając straty:

12,000W ÷ 51.2V ≈ 234A

Rzeczywisty prąd baterii może być wyższy, ponieważ konwersja inwertera nie jest w 100% wydajna, a napięcie baterii zmienia się podczas rozładowania.

Dlatego wybór baterii powinien weryfikować:

• Ciągły prąd rozładowania BMS

•Maksymalny prąd ładunku

• Możliwość równoległej pracy w module baterii

•Przekrój przekrójowy kabla DC

• Oceny bezpieczników i wyłączników

•Prądowa pojemność terminala i magistrali

Inwerter SANDISOLAR o mocy 12 kW Off Grid obsługuje akumulatory litowe i kwasowo-ołowiowe oraz zapewnia ładowanie baterii o wysokim prądzie dla dużych systemów magazynowania. Użyteczna częstotliwość ładowania musi nadal mieścić się w granicach producenta baterii.

Czy falownik 12kW poza siecią może uruchomić HVAC?

Ciągła moc 12kW nie oznacza, że każda kombinacja zasileń 12kW będzie działać poprawnie.

Urządzenia indukcyjne mogą pobierać prąd wielokrotnie więcej niż normalny podczas rozruchu.

Typowe obciążenia wymagające oceny przepięć obejmują:

• Kompresory HVAC

• Sprężarki powietrza

• Silniki warsztatowe

• Sprzęt chłodniczy

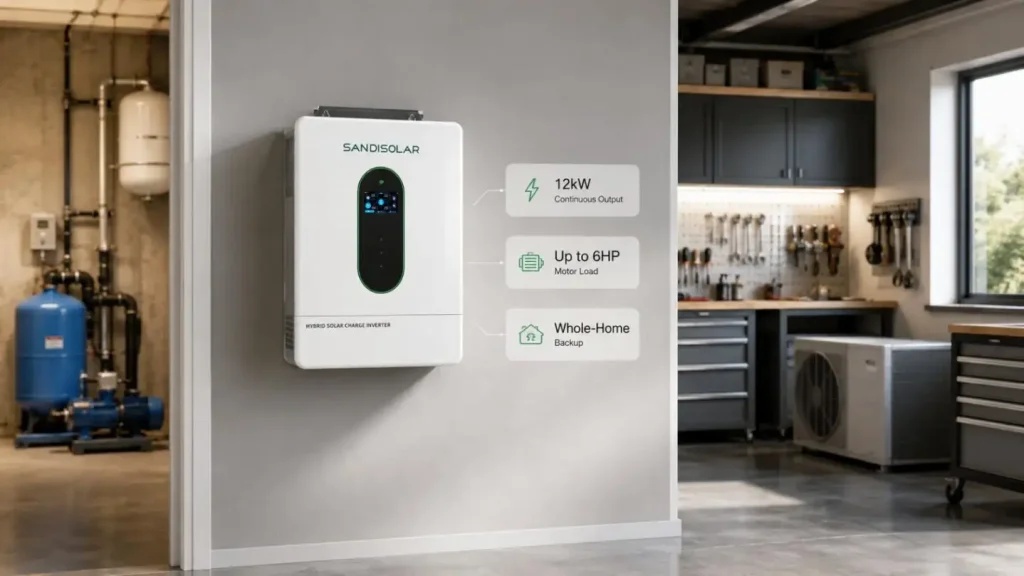

SANDISOLAR oferuje ciągłą moc 12 000W, dodatkową maksymalną pojemność EPS oraz zdolność do obciążenia silnika do 6HP.

Ze względów inżynierskich instalatorzy powinni nadal sprawdzić:

Obciążenia pracujące Jednoczesne obciążenia Silnik Impuls

Typ silnika, sposób rozruchu oraz obecne zapotrzebowanie gospodarstwa domowego mogą wpływać na wymaganą szczytową moc inwertera.

Dual MPPT nie zastępuje dobrego projektu instalacji

Nawet wysoko wyposażony inwerter Off-Grid o mocy 12kW może stracić wydajność, gdy struny są źle skonfigurowane.

Testy PV-Side

• Rozdzielają znacząco różne orientacje dachu

•Weryfikacja temperaturowo skorygowanego strunowego Voc

•Utrzymuj napięcie robocze w zakresie MPPT

•Sprawdzanie prądu na MPPT

• Używaj prawidłowo określonych złączy DC i izolatorów

Kontrole po stronie baterii

•Potwierdzaj aktualne możliwości BMS

•Rozmiar kabli do wysokiego prądu stałego

•Weryfikacja wartości wyłączników i bezpieczników

•Sprawdź moment obrotowy i ogrzewanie na końcowym

Eksploatacja i konserwacja

Monitor:

• Napięcie i prąd MPPT

•Nieoczekiwane różnice produkcyjne między trackerami

• Temperatura złącza DC

• Alarmy komunikacyjne baterii

•Logi zdarzeń inwertera

•Status oprogramowania firmware'owego

Duże różnice między dwoma podobnymi układami PV mogą wskazywać na cieniowanie, uszkodzenia przewodów, problemy z złączami lub niedopasowanie modułów.

Co kupujący powinni zweryfikować przed zakupem?

Inwerter off-grid o mocy 12kW powinien być wybrany jako część systemu, a nie jako izolowane urządzenie 12kW.

Przed zakupem poproś i zweryfikowaj:

Przedmiot	Dlaczego to ważne
Limity napięcia/prądu MPPT	Określa konstrukcję struny PV
Limity napięcia/prądu baterii	Określa kompatybilność pamięci masowej
Zdolność do przesunięcia	Określa przydatność do obciążenia silnika
Wyjście fazowe 120/240V	Ważne dla ładunków w Ameryce Północnej
Kompatybilność generatorów	Wspiera pracę z niskim backupem słonecznym
Możliwości równoległe	Pozwala na przyszłą rozbudowę mocy produkcyjnej
Interfejsy komunikacyjne	Wspiera BMS i monitoring
Dokumenty certyfikacyjne	Wspiera przegląd zgodności projektów

Platforma SANDISOLAR o mocy 12 kWintegruje podwójne MPPT, wyjście 120V/240V split-phase, wejście generatora, CT zero-export control, komunikację CAN/RS485/Wi-Fi oraz równoległą pracę dla większych systemów energetycznych.

Wybór odpowiedniej konfiguracji inwertera off-grid o mocy 12kW

Podwójne MPPT ma największe znaczenie, gdy duża instalacja słoneczna ma różne orientacje, nierówne naświetlenie lub wiele grup PV, które nie powinny dzielić tego samego punktu pracy.

Jednak pomyślny projekt systemu wymaga czegoś więcej niż dwa MPPT. Napięcie PV, prąd MPPT, zdolność rozładowania baterii, prąd ładowania i przepięcie obciążenia muszą być połączone razem.

Dla celów wsparcia zapasowego dla gospodarstw domowych, gospodarstw, warsztatów oraz lekkich komercyjnych projektów magazynowania energii słonecznej SANDISOLAR może wspierać konfigurację systemu wokół rzeczywistej instalacji fotowoltaicznej, banku baterii, generatora i profilu obciążenia — pomagając instalatorom i nabywcom wybrać konfigurację inwertera Off Grid o mocy 12kW na podstawie wymagań elektrycznych, a nie wyłącznie mocy nominalnej.

Najczęściej zadawane pytania

Pytanie 1. Czy falownik SANDISOLAR 12kW Off Grid używa podwójnego MPPT?

Tak. Fawerter podzielony fazowy o mocy 12 kW firmy SANDISOLAR ma dwa oddzielne kanały MPPT i może więc sterować dwoma oddzielnymi panelami fotowoltaicznymi radzącymi sobie z różnymi warunkami środowiskowymi.

P2. Dlaczego MPPT jest przydatne w dużych panelach słonecznych?

MPPT staje się istotny, gdy moduły fotowoltaiczne są instalowane na oddzielnych dachach, w różnych częściach budynku lub na jednej konstrukcji i są wystawione na różne poziomy światła. MPPT może być również używany do rozdzielania modułów PV na różne grupy elektryczne.

P3. Czy falownik SANDISOLAR 12kW Off Grid pozwala na przewymiarowanie fotowoltaiki?

Ten falownik może być używany do przewymiarowania napięcia fotowoltaicznego do 150%, pod warunkiem że układ fotowoltaiczny pozostaje w określonym zakresie napięcia PV i MPPT, prądzie wejściowym i mocy.

P4. Przy jakim napięciu baterii pracuje falownik SANDISOLAR 12kW Off Grid?

Fawerter został zaprojektowany do pracy z baterią 48V, jednak jest kompatybilny z nominalnym akumulatorem litowym 51,2V, o ile spełnione są wymagania napięciowe i BMS.

P5. Czy SANDISOLAR obsługuje baterie litowe?

Tak. Falownik off-grid o mocy 12 kW obsługuje zarówno akumulatory litowe, jak i kwasowo-ołowiowe. W przypadku systemów litowych przed instalacją inwertera należy sprawdzić limit prądu BMS i komunikację.
