System solarny poza siecią z 200% przeładowaniem fotowoltaicznym: kiedy to ma sens?

Nadmierne przewymiarowanie fotowoltaii jest coraz częściej stosowane w projektowaniu systemów solarnych poza siecią, aby poprawić dostępność energii słonecznej poza godzinami szczytu napromieniowania. Jednak większa instalacja fotowoltaiczna nie oznacza automatycznie wyższej użytecznej mocy.

W przypadku projektu poza siecią prawdziwym pytaniem nie jest tylko, czy falownik obsługuje wysoki stosunek DC/AC. Inżynierowie muszą ustalić, czy stopień wejściowy PV, kanały MPPT, bank baterii, profil obciążenia oraz strategia zapasowa faktycznie mogą pochłaniać i wykorzystywać dodatkową energię słoneczną.

Jest to szczególnie istotne przy rozważaniu wskaźników zbliżających się do 200%.

Co właściwie oznacza 200% przewiększania PV?

Przewymiarowanie fotowoltaiki zwykle decyduje o tym, ile zainstalowanej mocy fotowoltaicznej wynosi w porównaniu do mocy inwertera:

Współczynnik przewymiarowania fotowoltaiki (PV) = zainstalowana pojemność fotowoltaiczna / pojemność inwertera referencyjnego

Na przykład, jeśli moduły o mocy 18kW są podłączone do falownika 12kW, zapewnia nominalny stosunek DC/AC:

18kW / 12kW = 150%

Jest to istotne dla projektowania systemów solarnych Off Grid.

Ten SD PRO 12kW falownik off-grid od SANDISOLARPodaje maksymalną moc wejściową PV na poziomie 18 000W, ale także przekroczenie napięcia do 200%. Nie należy tego rozumieć jako bezpieczne podłączenie instalacji 24kW bezpośrednio do falownika 12kW.

Konfiguracja musi nadal uwzględniać opublikowany limit wejścia PV na falowniku.

Kluczowe limity wejścia PV

Parametr	SANDISOLAR SD PRO Referencja
Moc inwertera znamionowa	12 kW
Maksymalna moc wejściowa PV	18,000W
Maksymalne napięcie wejściowe PV	500V
Zakres napięć MPPT	90–450V
Napięcie rozruchowe	90V
Maksymalny prąd MPPT	30A 30A
Maksymalny prąd zwarcia	44A 44A

Do zakupu należy więc potwierdzić podaną procentową przekroczenie rozmiarów względem dokładnej konfiguracji falownika i konstrukcji ciągu modułów.

Dlaczego nadmierne fotowoltaiczne w systemie solarnym zasilanym poza siecią?

Moduły słoneczne rzadko pracują na wyjściu STC w ciągu dnia.

Rzeczywista produkcja PV jest zależna od następujących czynników:

• Temperatura modułu

• Intensywność naświetlenia

• Poranny i popołudniowy kąt słoneczny

•Chmury

• Zmienność sezonowa

•Orientacja modułu

• Pył i zanieczyszczenia

• Straty w kablach i konwersjach

• Częściowe cieniowanie

Duża sieć może utrzymać system solarny Off Grid bliżej użytecznej mocy roboczej przez dłuższy czas.

Zamiast zwiększać wydajność inwertera powyżej limitu nominalnego, nadmierne przekroczenie zwiększa głównie dzienną dostępność energii.

Typowe strategie doboru rozmiarów

Stosunek PV/Inverter	Typowe zastosowanie	Główna zaleta	Główne ograniczenie
100–110%	Silne napromieniowanie	Niska inwestycja w prąd stały	Niższa produkcja słabego światła
120–130%	Domy poza siecią	Zrównoważona wydajność energetyczna	Umiarkowane przycinanie
140–150%	Gospodarstwa, warsztaty, duże magazyny	Dłuższe okno ładowania	Wyższa nadwyżka w południe
150%	Zastosowania specyficzne dla konkretnych projektów	Silne osiągi przy niskim naświetleniu	Wymaga szczegółowej walidacji elektrycznej

Najbardziej agresywny stosunek nie jest automatycznie najbardziej ekonomiczny.

Prąd MPPT często staje się rzeczywistym czynnikiem ograniczającym

Wiele projektów systemów solarnych poza siecią koncentruje się na mocy fotowoltaicznej, pomijając prąd.

Nowoczesne moduły 550–700W mogą pracować przy stosunkowo dużym prądzie. Dodanie ciągów równoległych może przekraczać limit prądu MPPT, nawet gdy całkowita moc modułu wydaje się akceptowalna.

Podwójna architektura MPPT SANDISOLAR zapewnia maksymalny prąd roboczy 30A 30A, co może obsługiwać moduły o dużej mocy, jeśli struny są prawidłowo skonfigurowane.

Inżynierowie muszą jednocześnie sprawdzać cztery parametry:

• Voc: maksymalne napięcie otwartego obwodu struny

• Vmp: napięcie robocze struny

•Isc: prąd zwarcia

•Imp: prąd pracy

Następujące relacje są kluczowe:

• Ciąg strunowy na zimną pogodę < maksymalne napięcie napięcia wolwolnociągowego inwertera

•Strunowy Vmp musi pozostawać w zakresie operacyjnym MPPT

•Równoległy łańcuch Imp ≤ MPPT limit prądu wejściowego

• Skorygowany Isc ≤ dopuszczony do zwarcia MPPT

Dlatego przekroczenie fotowoltaiki nie może być obliczane wyłącznie na podstawie watów.

Pojemność baterii decyduje o tym, ile dodatkowej energii słonecznej jest przydatne

W systemie solarnym Off Grid nadmiar energii fotowoltaicznej nie może być po prostu eksportowany do sieci energetycznej.

Energia musi być:

• Zużywane przez aktywne obciążenia,

• Przechowywane w baterii,

• Używane do kontrolowanych obciążeń wtórnych, lub

• Ograniczone.

To sprawia, że projektowanie baterii jest kluczowe dla przebudowy fotowoltaicznych (PV).

Porównaj trzy warunki pracy

Duża bateria – wysokie zużycie w nocy

Nadmierne rozmiary są cenne, ponieważ dostępna jest większa ilość porannej energii słonecznej, która pozwala szybko przywrócić SOC baterii.

Wysokie obciążenie dzienne bateria umiarkowana

Zastosowania takie jak pompy wodne, HVAC, warsztaty czy chłodnictwo mogą bezpośrednio zużywać energię fotowoltaiczną.

Mała bateria, niskie obciążenie dzienne

Duże przewymiarowanie może przynieść ograniczoną korzyść, ponieważ bateria wcześnie osiąga swój limit ładowania i musi zostać ograniczona dodatkowa produkcja fotowoltaicznych.

Ocena akumulatora powinna obejmować:

•Użyteczna pojemność baterii w kWh

•Maksymalny prąd ładunku

• Maksymalny prąd rozładowania

• Limity prądu BMS

•Głębokość wypływu

•Wymagana autonomia

• Limity temperatury baterii

Platforma SD PRO obsługuje prąd rozładowania baterii do 280A, co pozwala na odpowiednio zaprojektowany bank baterii do obsługi wymagających obciążeń poza siecią.

Nadmierne przewymiarowanie fotowoltaii nie rozwiązuje problemów z obciążeniem szczytowym

Częstym błędem projektowym jest założenie, że instalacja większej liczby paneli pozwoli inwerterowi uruchomić większe silniki.

Pojemność fotowoltaiki i zdolność przepięciowa inwertera to różne zmienne inżynieryjne.

Dla obciążeń takich jak:

•Klimatyzatory

• Pompy wodne

• Sprężarki

• Lodówki

• Silniki warsztatowe

System Energii Słonecznej Off-Grid musi być sprawdzony zarówno pod kątem ciągłej mocy, jak i rozruchu napięcia.

SANDISOLAR określa moc do 2× na pięć sekund w trybie off-grid, co daje dodatkowy zapas dla krótkotrwałych obciążeń indukcyjnych.

Jednak zdolność rozładowania baterii musi również wspierać ten skok.

Zapasowe zasilanie generatora zmienia optymalny stosunek energii wolwoltaicznej

Nadmierne obciążenie fotowoltaiczne jest szczególnie przydatne, gdy priorytetem jest skrócenie godzin pracy generatora.

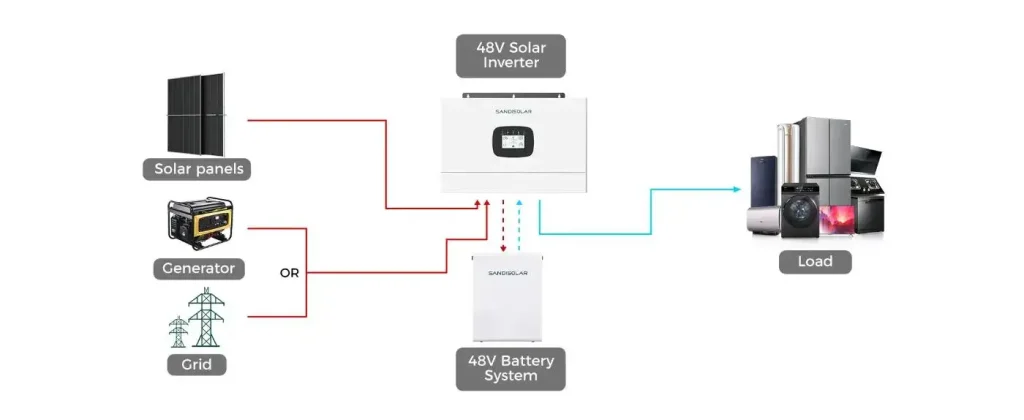

SANDISOLAR integruje port wejściowy GEN, umożliwiając Off-Grid Solar System łączenie:

Fotowoltaiczne → bateria → obciążenie → zasilanie generatora

Większa instalacja słoneczna może zmniejszyć liczbę uruchamiania generatorów podczas okresów słabego napromieniowania, ale wartość ekonomiczna zależy od kosztów paliwa, pojemności baterii oraz sezonowych warunków słonecznych.

Podwójne wyjścia AC mogą również oddzielić obciążenia krytyczne od niekrytycznego, zapobiegając niepotrzebnemu rozładowywaniu baterii przez opcjonalne obciążenia.

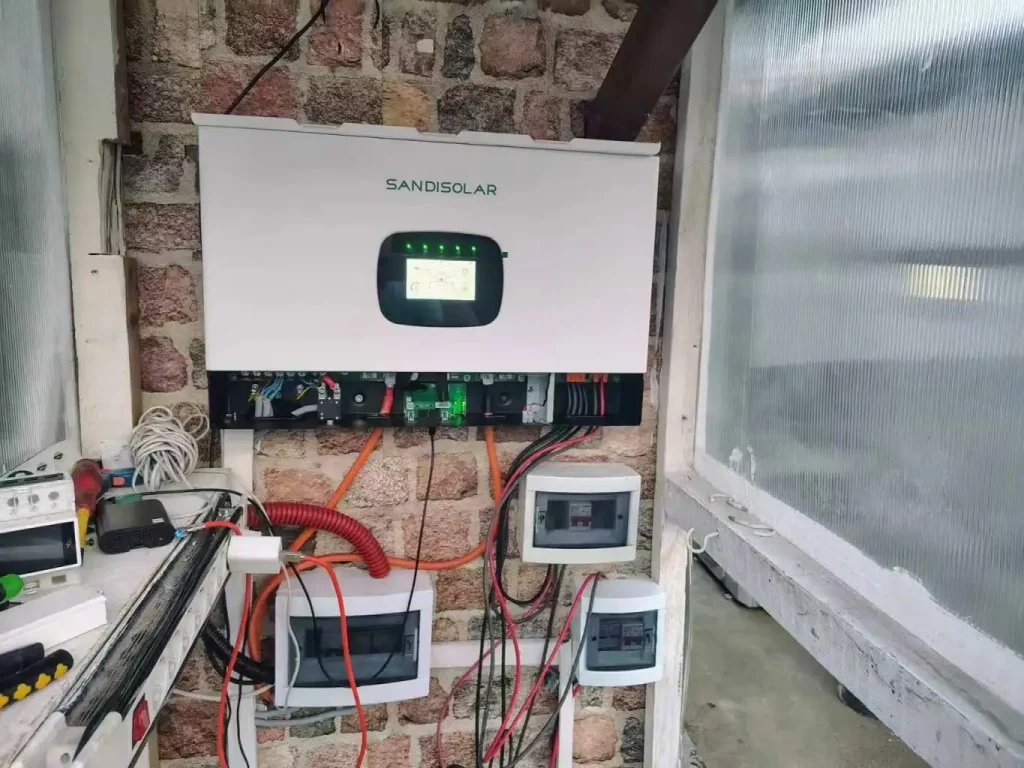

Kontrola instalacji pod kątem powiększonej sieci fotowoltaicznej

Przed wcieleniem do służby sprawdź:

• Alokacja łańcuchów MPPT

•Maksymalny Voc w zimnych warunkach

• Prąd prądowy złącza PV

• Prąd prądu stałego

• Spadek napięcia stałego

•Ocena izolatora DC

•Ochrona nadprądowa

• Urządzenia ochrony przeciwprzepięciowej

•Uziemienie i wiązanie

• Wentylacja inwerterowa

•Komunikacja baterii i ustawienia BMS

• Parametry ładowania generatora

Okresowa inspekcja powinna również sprawdzić konektory, zaciski, temperaturę kabli, zanieczyszczenie modułów oraz przepływ powietrza chłodzącego.

Kiedy nadmiar wysokich PV ma sens techniczny?

Bardzo duży system energii słonecznej poza siecią jest najbardziej odpowiedni, gdy:

• Lokalne napromieniowanie znacznie się różni

• Generowanie poranne i popołudniowe jest ważne

• Zimowa produkcja słoneczna jest stosunkowo niska

• Bateria ma wystarczającą pojemność ładowania

•Zużycie w ciągu dnia jest znaczne

• Czas działania generatora powinien być zminimalizowany

• Limity elektryczne MPPT pozostają zgodne z normą

•Dodatkowy koszt modułu jest niższy niż wartość utraconej energii lub zużycia paliwa

Jest mniej atrakcyjna, gdy bateria jest już pełna przez dłuższy czas, obciążenia dzienne są niewielkie, przestrzeń w macierzu jest ograniczona lub często ogranicza się dodatkowa produkcja.

Określ cały system energii słonecznej poza siecią, a nie tylko przewymiarowanie

W projektach SANDISOLAR wybór inwertera zaczyna się od pełnego profilu energetycznego, a nie od głównego procentu DC/AC.

Przed ostatecznym wyborem systemu solarnego Off Grid, kupujący powinni dostarczyć:

• Moduły PV Voc, Vmp, Isc i Imp

•Proponowana liczba modułów

• Minimalna temperatura na miejscu

•Dzienne zużycie energii

•Maksymalne jednoczesne obciążenie

• Obciążenia silnika i sprężarki

• Napięcie baterii i użyteczne kWh

•Wymagany czas trwania kopii zapasowej

• Dostępność generatorów

SANDISOLAR może następnie dopasować instalację PV, konfigurację MPPT, pojemność magazynu i wymagania obciążenia do rzeczywistych limitów elektrycznych inwertera.

W przypadku systemu solarnego OffGrid wykorzystującego agresywne przewymiarowanie fotowoltaiki, konfiguracja specyficzna dla projektu jest cenniejsza niż po prostu wybór najwyższego opublikowanego procentu przewymiarowania. Udostępnienie SANDISOLAR karty danych modułu, profilu obciążenia i wymagań baterii pozwala ocenić konfigurację systemu przed zakupem i instalacją.

Najczęściej zadawane pytania

P1. Czym jest przewymiarowanie fotowoltaiki w systemie solarnym działającym poza siecią?

Nadmierne rozmiarowanie PV odnosi się do dodania nadmiaru pojemności modułu PV w porównaniu do inwertera. Chociaż przewymiarowanie PV pozwala na kontynuację produkcji energii w warunkach słabego oświetlenia, istnieją ograniczenia konstrukcji systemu końcowego, takie jak utrzymanie się w zakresie napięcia PV, prądu, śledzenia MPPT oraz mocy wejściowej.

P2. Czy 200% przewymiarowania PV pozwala na podłączenie dwukrotnej mocy nominalnej inwertera do paneli słonecznych?

Niekoniecznie. Maksymalna dopuszczalna macierz fotowoltaiczna jest specyficzna dla inwertera. W takich przypadkach potencjalny nabywca musi uwzględnić maksymalną moc wejściową PV, maksymalne napięcie wejściowe DC, zakres MPPT, prąd roboczy oraz prąd zwarcia, aby ustalić ostateczny rozmiar matrycy PV.

P3. Jakie dane fotowoltaiczne są interesujące dla systemu SANDISOLAR Off-Grid Solar Power System?

Należą do nich Voc, Vmp, Isc i Imp modułów słonecznych; maksymalne napięcie wejściowe PV falownika; MPPT (Maximum Power Point Tracking) napięcie i prąd; lokalna temperatura; oraz prąd zwarcia.

P4. Jaki jest cel podwójnego wejścia MPPT dla falownika SANDISOLAR 12kW off-grid?

Oddzielne wejścia MPPT umożliwiają oddzielne zarządzanie i kontrolę sekcji smyczkowych. Oddzielne zarządzanie strunami jest przydatne w sytuacjach, gdy warunki na różnych sekcjach są inne i się różnią. W takich warunkach korzystne jest stosowanie modułów o wysokiej wydajności.

P5. Czy można używać modułów klasy 600W o dużej mocy w systemie SANDISOLAR Off Grid Solar Power System?

Można je instalować, o ile spełniają wymagania dla falownika. Nie bierze się pod uwagę mocy modułu. Należy również sprawdzić prąd roboczy, prąd zwarcia, napięcie w ciągu oraz przydział MPPT.
